Indispensables pour assurer le bon fonctionnement des luminaires LED, les drivers LED jouent un rôle clé dans la régulation du courant et la protection des installations.
Driver led : rôle et définition
Un driver LED est un composant électronique essentiel pour assurer le bon fonctionnement des luminaires LED. Son rôle principal est de réguler le courant et la tension électrique afin d’offrir une alimentation stable et sécurisée aux diodes électroluminescentes (LED).
En plus de cette régulation, le driver LED joue un rôle crucial dans la durabilité et l’efficacité du système d’éclairage. Une mauvaise alimentation peut entraîner une surchauffe, une baisse de performance ou une détérioration prématurée des LED.
Comment fonctionne un driver LED ?
Les LED (diodes électroluminescentes) fonctionnent exclusivement courant continu (CC), ce qui signifie qu’elles nécessitent une alimentation électrique stable pour éviter tout risque de surchauffe ou de détérioration prématurée.
Lorsqu’elles sont alimentées directement par le secteur (230V en Europe), qui fournit un courant alternatif (AC), elles ne peuvent pas fonctionner correctement sans un convertisseur. C’est là qu’intervient le driver LED, qui joue un rôle essentiel en transformant le courant alternatif en courant continu tout en ajustant la tension et l’intensité pour s’adapter aux besoins spécifiques des LED.
Un driver LED permet ainsi d’éviter les fluctuations de courant, qui peuvent provoquer un scintillement, une baisse d’efficacité lumineuse ou une surchauffe. De plus, il contribue à prolonger la durée de vie des LED en leur fournissant une alimentation stable et adaptée.
Les types de drivers LED : courant constant ou tension constante ?
Il existe deux types de drivers LED selon le type d’alimentation nécessaire :
- Driver à courant constant (CC) : Il fournit un courant fixe et ajuste la tension en fonction des LED. C’est le driver le plus utilisé en éclairage.
- Driver à tension constante (CV) : Il délivre une tension fixe (comme 12V ou 24V) et convient aux installations avec un régulateur intégré, comme les rubans LED.
Choisir le bon driver LED est primordial et dépend des spécifications techniques du luminaire (PCB et montage des LED). Une tension et ou un courant non adaptés au luminaire causera des dommages irréversibles aux composants électroniques.
Comment trouver le bon driver LED ?
Le choix d’un driver LED repose sur plusieurs facteurs :
- Le type de LED
- Sa puissance
- Sa tension
- Son mode d’alimentation
On distingue deux catégories de formats de drivers LED : les drivers internes et les drivers externes.
Premièrement, les drivers internes sont intégrés directement dans l’ampoule ou le luminaire LED. Ce type de driver est généralement utilisé pour les ampoules LED classiques et les petits luminaires, qui peuvent se brancher directement sur le secteur (230V).
Les avantages | Les inconvénients |
Installation simplifiée (aucun branchement spécifique requis) | Moins de flexibilité en cas de panne (le remplacement du driver nécessite souvent de changer toute l’ampoule ou le luminaire) |
Compatible avec les luminaires prêts à l’emploi | Dissipation thermique à optimiser |
Souvent disponible uniquement en Classe I |
Exemples de gammes possédant des drivers internes :
-
INDURO
Réglette industrielle forte puissance IP : IP66Choix des options Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -

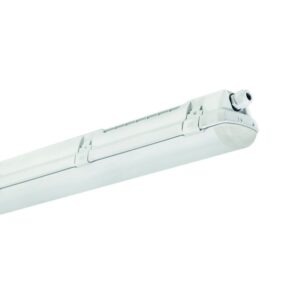

FACTORY
Réglette industrielle haut rendementChoix des options Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
IP : IP66 -

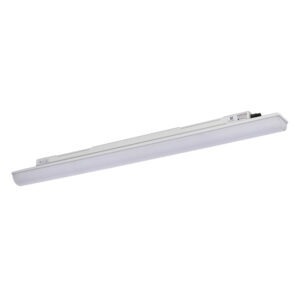

INDUSTRO
Réglette industrielle haut rendement connecteurs externesChoix des options Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
IP : IP66
Les drivers externes, quant à eux, sont des blocs d’alimentation séparés du luminaire. Ils sont utilisés pour les systèmes d’éclairage qui permettent d’avoir une alimentation séparée : dalles LED, rubans LED, downlight, etc.
Les avantages | Les inconvénients |
Possibilité de choisir un driver adapté aux besoins précis du luminaire : non gradable, DALI, 0-10V | Nécessite un branchement supplémentaire |
Facilité de remplacement en cas de panne | Encombrement selon le modèle |
Comment brancher un driver LED ?
Le processus de branchement d’un driver LED
Le branchement d’un driver LED doit être effectué avec précaution pour assurer le bon fonctionnement des luminaires et éviter tout risque électrique. Il est toutefois conseillé de faire appel à un professionnel de l’éclairage.
Suivez ces étapes pour une installation correcte et sécurisée.
1. Couper l’alimentation électrique
Avant toute manipulation, assurez-vous que le courant est coupé pour éviter tout risque d’électrocution.
2. Identifier les connexions du driver
- Entrée (Input) : C’est la partie qui se connecte à l’alimentation secteur (220V en Europe, 110V en Amérique du Nord).
- Sortie (Output) : Elle alimente la LED avec un courant et une tension adaptée. Vérifiez les spécifications du driver et des LED pour éviter tout mauvais branchement.
3. Connecter les fils correctement
- Côté entrée : Branchez les fils phase (L) et neutre (N) à l’alimentation secteur.
- Côté sortie : Reliez les fils du driver aux bornes correspondantes de la LED (polarité à respecter pour un driver à courant constant).
4. Fixer le driver et sécuriser les connexions
Utilisez des connecteurs adaptés (dominos, WAGO) pour assurer une liaison solide et sécurisée.
Comment tester et vérifier le branchement ?
Une fois le driver LED branché, il est important de tester le système pour s’assurer que tout fonctionne correctement. Voici les étapes à suivre :
1. Vérifier les connexions : Assurez-vous que tous les fils sont bien connectés
2. Tester la continuité : Utilisez un testeur de continuité pour vérifier l’absence de coupure dans les câbles
3. Vérifier la polarité : Contrôlez que les connexions sont correctement branchées (positif et négatif)
4. Vérifier sous tension : Rebranchez l’alimentation et assurez-vous que les LED s’allument normalement
5. Mesurer la sortie : Si nécessaire, utilisez un multimètre pour vérifier la tension ou le courant
6. Vérifier l’absence de surchauffe : Après quelques minutes de fonctionnement, vérifiez que le driver ne chauffe pas de manière excessive
7. Observer la lumière : Assurez-vous que les LED restent allumées sans clignotement
Si tout fonctionne comme prévu, cela confirme que le branchement a été réalisé correctement.
